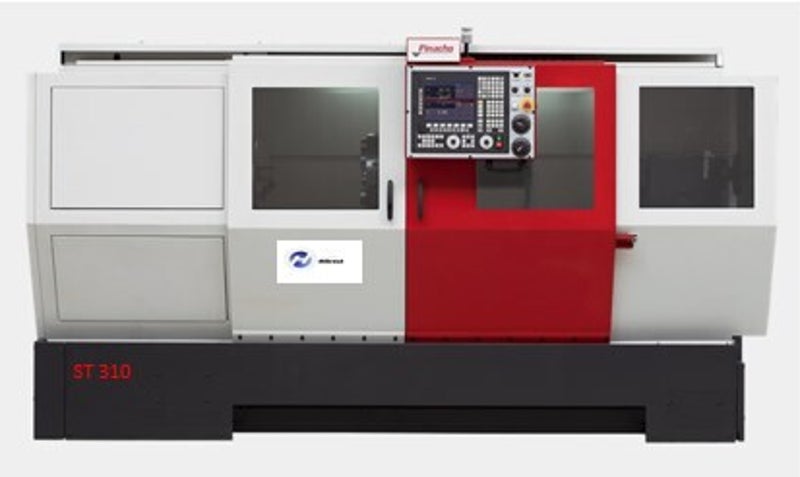

Pinacho ST 310 x 1000
Pinacho ST 310 - Zyklen-Drehmaschine mit 1000 mm Drehlänge
Die Pinacho ST 310 ist die fortschrittlichste numerisch gesteuerte Drehmaschine mit großer Steifigkeit und Arbeitspräzision. Die ST-Drehmaschinen sind leise, einfach zu bedienende Maschinen mit einem Spindelstock, der aus einem Servomotor und einer direkten Übertragung auf die Hauptachse besteht. Diese Kombination gewährleistet eine höhere Präzision beim Drehen.
Die ST 310 ist für den täglichen Gebrauch konzipiert und bietet Ihnen maximale Leistung und Zuverlässigkeit.
Techn. Spezifikation ST 310 x 1000
| Bezeichnung | Maße der Maschine | |
|---|---|---|
| Drehlänge | mm | 1000 |
| Bettbreite | mm | 350 |
| Spitzenhöhe | mm | 310 |
| Max. Dreh-Ø über Bett | mm | 620 |
| Max. Dreh-Ø über Querschlitten | mm | 550 |
| Hauptspindelbohrung | mm | 105 / 155 |
| Werkzeugwechsler | Plätze | 8 |
| Werkzeugschaft | mm | 25 x 25 |
| Bohrstange Ø | mm | 40 |
| Spindeldrehzahl bei 105 | U/min | 0 - 2500 |
| Spindeldrehzahl bei 155 | U/min | 0 - 1000 |
| Spindelaufnahme | ASA / Capto | A2 – 8 / D1 - 8 |
| Spindelaufnahme (155) | ASA / Capto | A2 – 11 / D1 - 11 |
| Fanuc-Motorleistung | kW | 15 |
| Fagor-Motorleistung | kW | 17 |
| Siemens-Motorleistung | kW | 11 |
| Fanuc-Vorschub X / Z | m/min | 12 / 12 |
| Fagor-Vorschub X / Z | 12 / 10 | |
| Siemens-Vorschub X / Z | 12 / 7 | |
| Fanuc Eilgang X / Z | m/min | 15 / 12,5 |
| Fagor-Eilgang X / Z | 15 / 12,5 | |
| Siemens-Eilgang X / Z | 15 / 9 | |
| Maschinenlänge | mm | 2.810 |
| Maschinenbreite | mm | 1.450 |
| Maschinenhöhe | mm | 1.930 |
| Gewicht | kg | 2.300 |
Ausstattung der ST 310 x 1000
- Fanuc 0i-TF Steuerung
- Dynamische Grafik/Trajektorie
- Profileditor
- Elektronisches Handrad für X- und Z-Achse
- Direktantriebsspindelstock mit Servomotor
- Gusseisenständer
- Präzision Navellier
- Arbeitsleuchte
- Reduzierbuchse für Hauptwelle und Körnerspitzen
- Automatischer 8-fach-Revolverkopf mit 4 Werkzeughaltern
- Automatische Schmierung der Führungsbahnen
- Bedienungsanleitung
- Verifizierungsnorm DIN 8605
- CE-Norm
Zusätzliche Ausstattung zu ST 310 x 1000
- Steuerung Fagor und Siemens
- Spannfutter mit 3 und 4 Backen
- Hinteres Spannfutter
- Hydraulisches Kraftspannfutter
- Hydraulisches Spannfutter
- Hydraulischer Reitstock
- Feste Lünette
- Feste Lünette mit großer Kapazität
- Mitlaufende Lünette
- Angetriebenes Werkzeug (12 Positionen)
- Mitlaufende Körnerspitze
- Kurzstangenlader LNS
- Späneförderer
- Elektrischer Transformator
- Hochdruckkühlung 14bar, 20 bar
- Schaltschrank Kühlsystem
- Antivibration skit
- Handrad mobile Steuerung
- Werkzeugvoreinstellgerät
- Kurz-Stangenlader
Pinacho ST 310 und 3 Steuerungen zur Auswahl

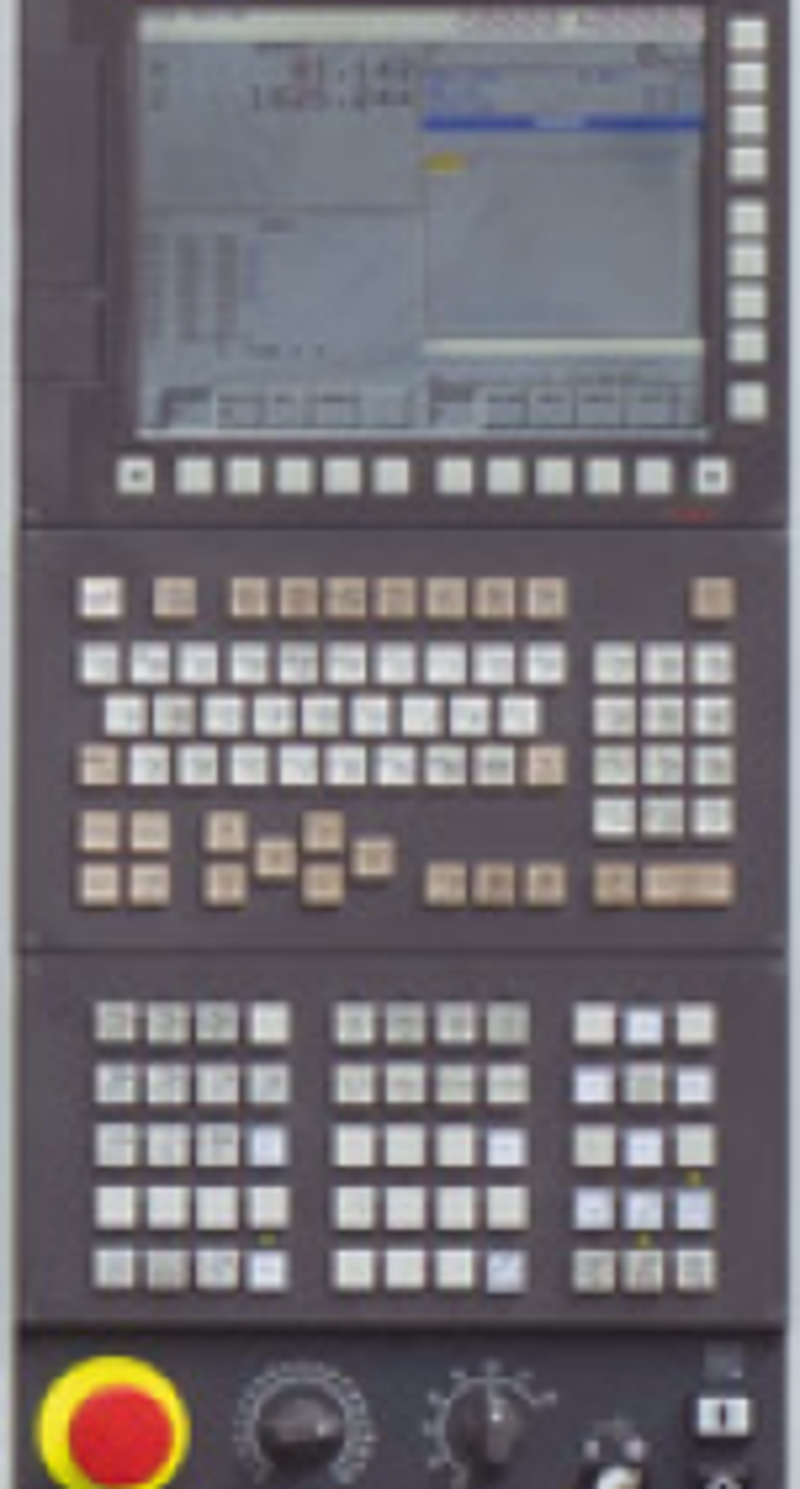

Steuerung Fanuc
Steuerung Fanuc in der Version 0i-TC, optional mit Dialog Programmierung
Steuerung Fagor
Steuerung von FAGOR in den Versionen 8055 / 8058 / 8060 FL und weiteres Zubehör zur verfügbar

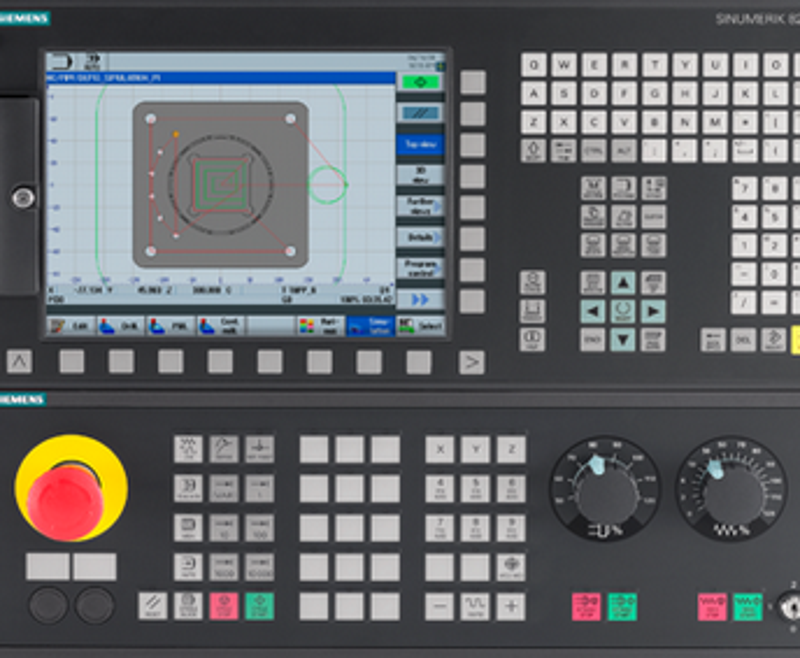

Steuerung Siemens
Sterung von SIEMENS in der Version 828 D, optional mit Shop Turn und weiteres Zubehör.
